معرفی محصول سرور HPE Proliant DL380 gen11

شرکت بزرگ و نامدار HPE از سال ۲۰۲۲ طراحی و تولید نسل جدیدی از سرورهای مورد نیاز مشتریان را شروع کرده است. سرورهای این شرکت با هدف منابع بهینه سازی برای سازمان‌ها تولید می‌شوند.

سرور HPE DL380 G11 جدیدترین سری از سرور DL380 است که با پردازنده‌های نسل چهارم اینتل یعنی همان پردازنده‌های Intel Xeon Scalable به بازار معرفی شده است. با خرید سرور DL380 G11 شاهد قابلیت توسعه عملکرد محاسباتی استثنایی و مقیاس پذیری برای حجم‌های کاری و محیط‌های مختلف هستیم.

  HPE PROLIANT DL380 Gen11 به دلیل سازگاری با محیط‌های مختلف و مناسب برای بار‌های کاری در سطح جهان برای تمام مشتریان ارائه می ‌شود در ادامه همراه شرکت مهندسی رادین راهبرد رایانه باشید تا به معرفی و بررسی کامل سرور HPE PROLIANT DL380 Gen11 بپردازیم.

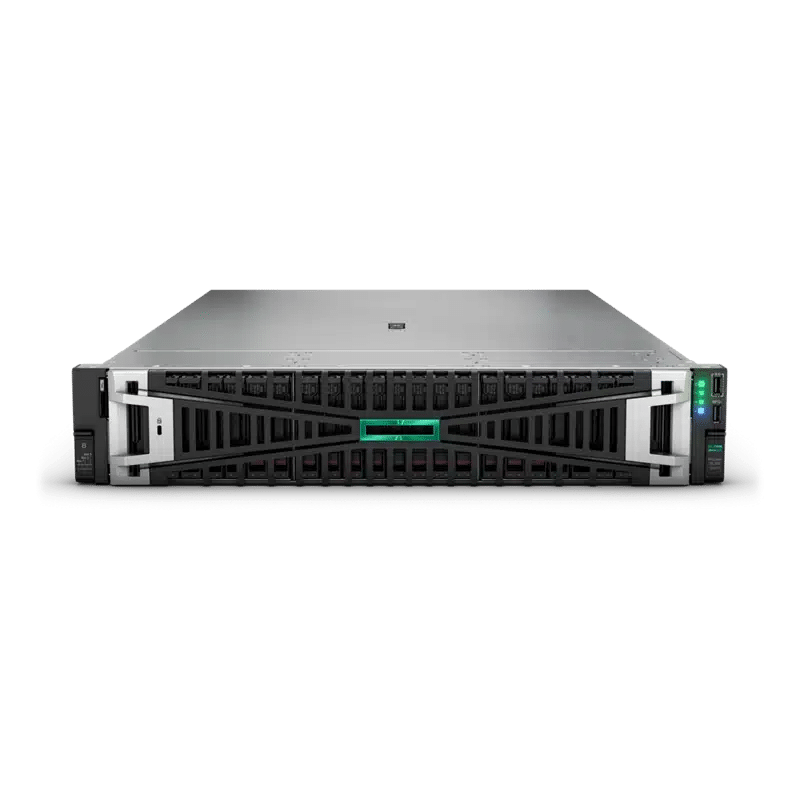

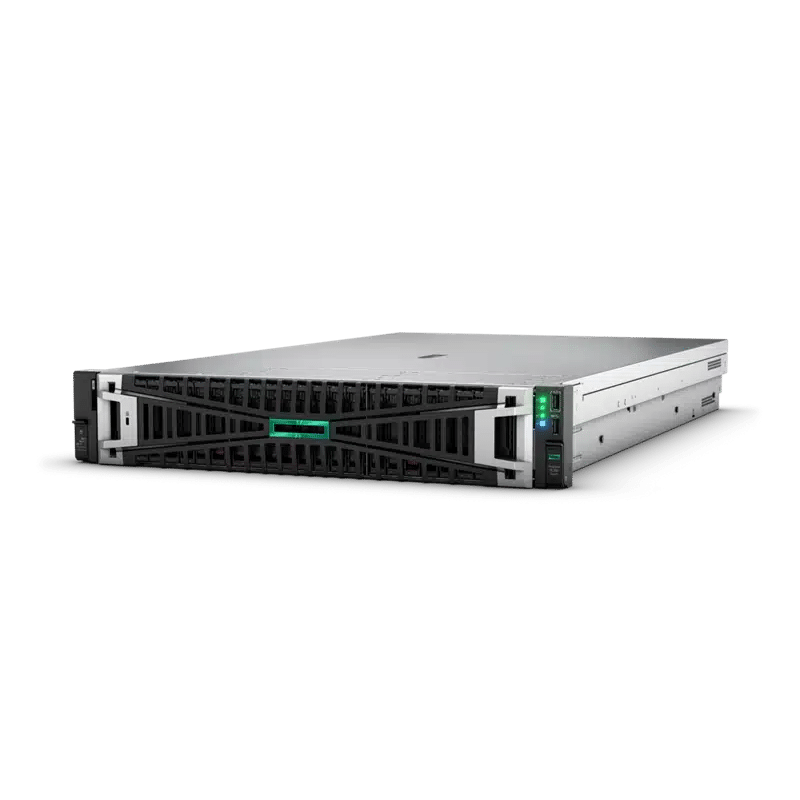

نمای روبه رو سرور HPE Proliant DL380 gen11

1. درگاه نمایش جلو (اختیاری)
2. box1 (نصب اختیاری)
3. box2 (Blank)
4. پنل دسترسی به حذف سریع
5. دکمه UID/LED
6. وضعیت NIC
7. Health LED
8. دکمه روشن/آماده به کار و LED
9. پورت خدمات iLO
10. پورت USB 3.0
11. Box 3 (با درایو‌های ۸SFF پرشده)
12. پورت USB 2.0 (اختیاری)
13. برچسب پشتیبانی Drive
14. برچسب شماره سریال

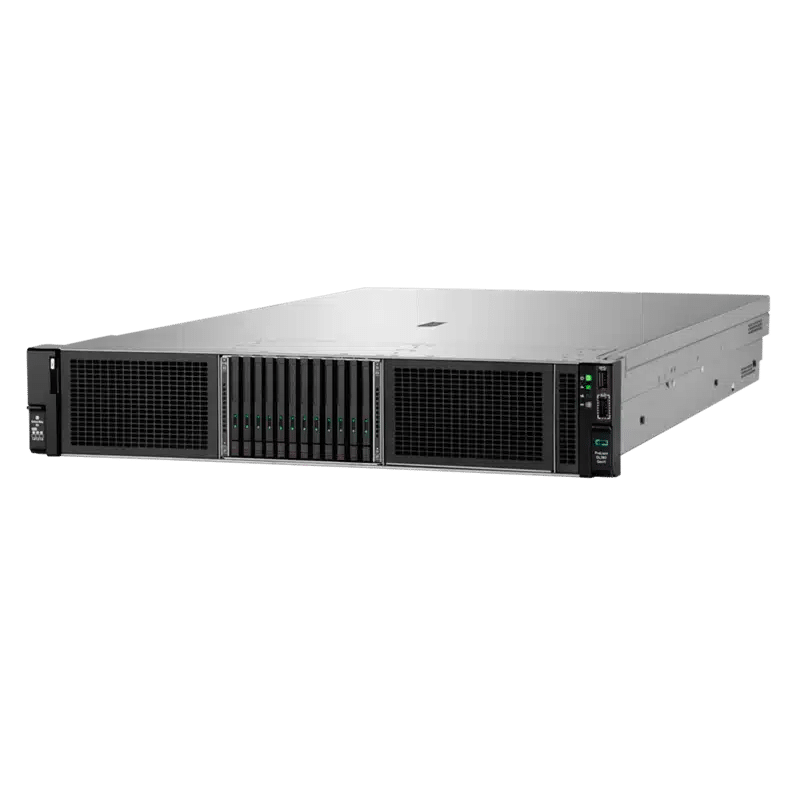

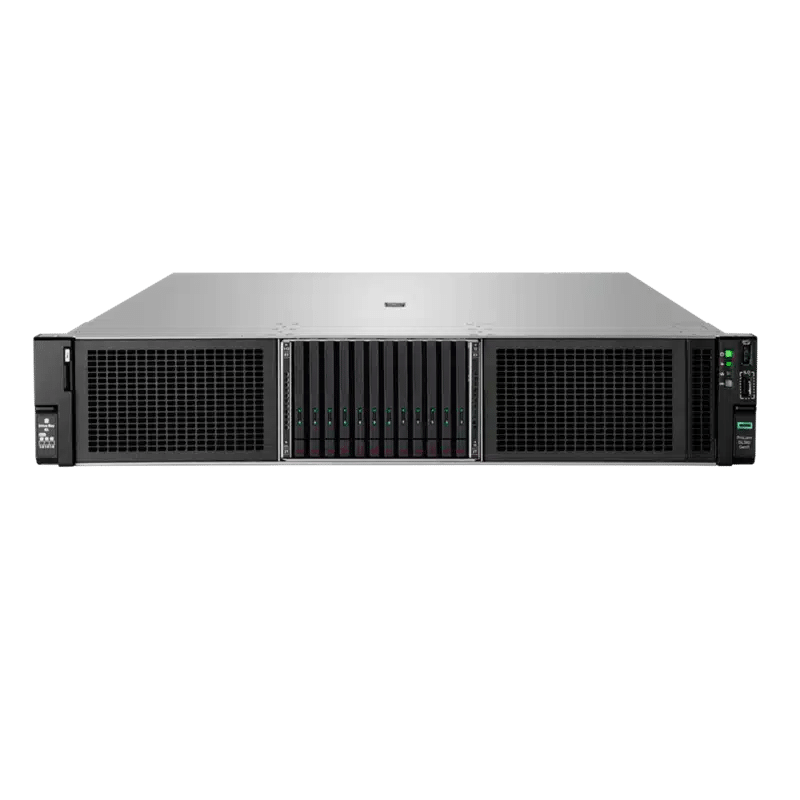

نمای جلوی سرور HPE Proliant DL380 gen11 در شاسی ۱۲LFF

1. پنل دسترسی به حذف سری
2. دکمه UID / LED.
3. ۱۲x LFF media
4. Health LED 9.
5. دکمه روشن / آماده به کار و LED 10.
6. پورت خدمات iLO
7. پورت USB 3.0
8. ۱۲x LFF Media
9. برچسب پشتیبانی درایو
10. برچسب شماره سریال

نمای جلو ۱۲EDSFF

1. درایو نوری ۱۲EDSFF
2. حذف سریع پانل دسترسی
3. دکمه UID / LED
4. وضعیت NIC
5. Health LED
6. دکمه روشن / آماده به کار و LED
7. پورت خدمات iLO
8. پورت USB 3.0
9. ۱۲x EDSFFMedia
10. برچسب پشتیبانی درایو
11. شماره سریال

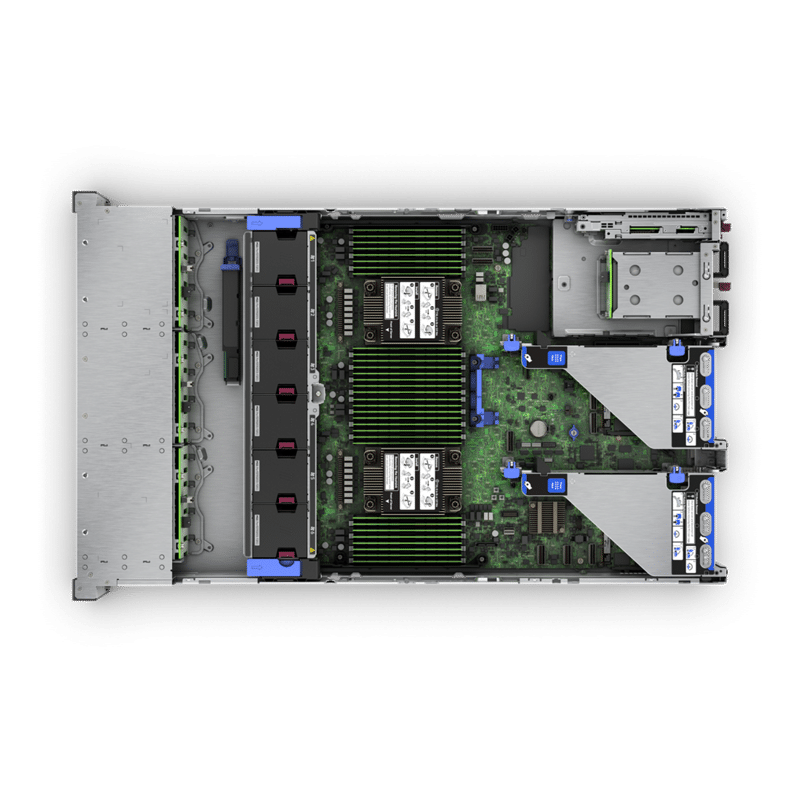

نمای داخلی سرور HP DL380 Gen11 در حالت ۸SFF

1. فن‌های‌ هات پلاگ ۱
2. پردازنده‌ها و هیت سینک نشان داده شده است
3. دستگاه بوت اختیاری NS204i-u
4. منبع تغذیه Hot Plug redundant HPE Flexible Slot
5. Riser ثانویه (اختیاری) (نیاز به پردازنده دوم دارد)
6. رایزر اولیه
7. اسلات DDR5 DIMM نشان داده شده که به طور کامل ۳۲ اسلات۲ پر شده است.
8. درایو Backplanes
9. قفسه های درایوها

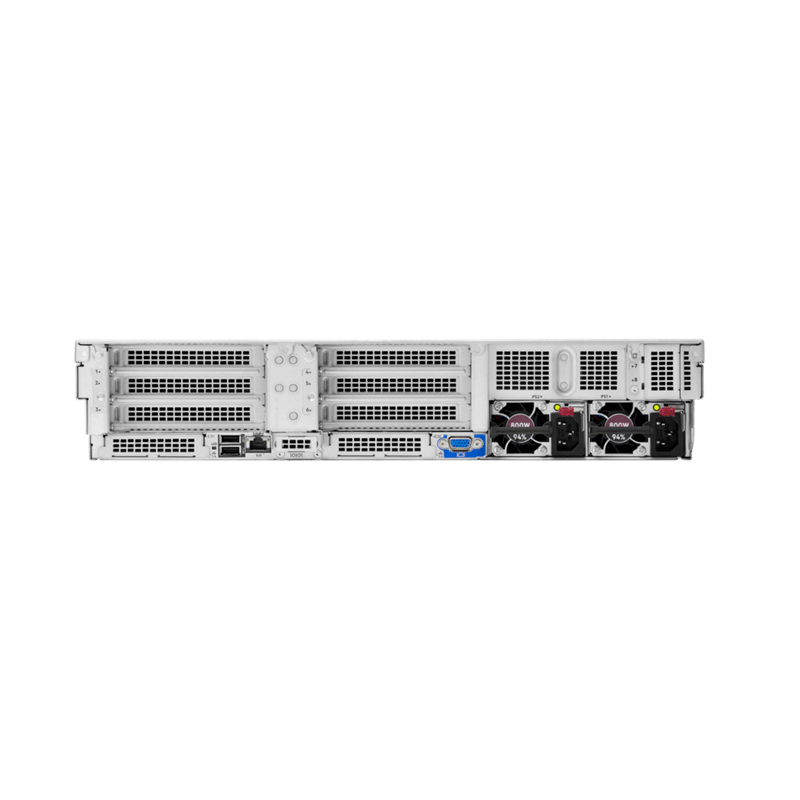

نمای عقب – استاندارد برای تمام سرورهای DL380 Gen11

1. رایزر اولیه اسلات‌های PCIe 5.0 (اسلات‌های ۱-۳)
2. اسلات‌های OCP 3.0، پوشیده نشان داده شده است.
3. رایزر ثانویه. اسلات‌های PCIe 5.0 (اسلات‌های ۴-۶)
4. رایزرسوم (شیارهای ۷-۸) با کیج درایو۲SFF اختیاری نصب شده نشان داده شده است.
5. دستگاه بوت اختیاری NS204i-u
6. منبع تغذیه ۱ و ۲
7. رابط VGA
8. پورت سریال اختیاری
9. پورت اختصاصی مدیریت iLO
10. اتصالات USB 3.0(2)
11. LED نشانگر UID

شاسی های مناسب سرور DL 380 GEN11

• ۸SFF (SAS/SATA/NVMe) with optional SFF Universal Media Bay (P50728-B21), and/or up to 6SFF rear drive bay options
• ۲۴SFF bay (SAS/SATA/NVMe) with up to 6SFF rear drive bay options to a total 30 SFF drives
• ۸LFF supporting 2SFF front, and up to 4LFF rear or 2SFF rear drive bay options
• ۱۲LFF with optional 4LFF rear for a total 16LFF drives

شاسی ۸SFF را می‌توان به ۲۴SFF ارتقا داد.

Universal Media Bay فقط به عنوان یک گزینه برای شاسی ۸SFF دسترس است و فقط می‌تواند در Box 1 قرار گیرد.

شاسی ۸SFF  به طور پیش فرض در Bay3 دارای یک درایو ۸SFF U.3 است.

شاسی های ۲LFF اولیه و ۲LFF ثانویه عقب به ترتیب تمام اسلات های PCIe را برای رایزر اولیه و ثانویه مصرف می‌کنند.

شاسی ۸ LFF را نمی‌توان به ۱۲ LFF جلو ارتقا داد.

کیج عقب ۲LFF اولیه و ثانویه فقط در شاسی LFF پشتیبانی می‌شود.

فن های سیستم

کیت فن با کارایی بالا برای تمام پردازنده‌های بیش از ۲۰۵ وات TDP مورد استفاده قرار می‌گیرد.

مدل‌های سرور CTO 8SFF با ۴ فن استاندارد عرضه می‌شوند.

مدل های سرورCTO 12LFF و ۸LFF با ۴ فن استاندارد عرضه می‌شوند.

مدل سرور ۲۴SFF CTO با ۶ فن با کارایی بالا عرضه می‌شود.

پردازنده‌‌ها

این سرور می‌تواند دو پردازنده ۶۰ هسته ای اینتل را پشتیبانی کند.در پردازنده‌ها رقم دوم نشان دهنده نسل آن پردازنده می‌باشد. در صورتی که از پردازنده‌ای با توان حرارتی بین ۱۵۰ تا ۳۵۰ وات استفاده کنید؛ حتما نیاز است که فن و هیت سینک High Performance خریداری کنید.

پردازنده‌‌های نسل پنجم پلاتینیم قابل پشتیبانی

۵th Generation Intel® Xeon® Scalable Processor Family (Platinum)
Intel Xeon Models	CPU Frequency	Cores
Platinum 8593Q Processor	۲.۲ GHz	۶۴
Platinum 8592+ Processor	۱.۹ GHz	۶۴
Platinum 8592V Processor	۲.۰ GHz	۶۴
Platinum 8581V Processor	۲.۰ GHz	۶۰
Platinum 8580 Processor	۲.۰ GHz	۶۰
Platinum 8570 Processor	۲.۱ GHz	۵۶
Platinum 8568Y Processor	۲.۳ GHz	۴۸
Platinum 8562Y+ Processor	۲.۸ GHz	۳۲
Platinum 8558P Processor	۲.۷ GHz	۴۸
Platinum 8558 Processor	۲.۱ GHz	۴۸
Platinum 8558U1 Processor	۲.۰ GHz	۴۸

پردازنده‌‌های نسل ششم گلد قابل پشتیبانی

۵th Generation Intel® Xeon® Scalable Processor Family (Gold 6)
Intel Xeon Models	CPU Frequency	Cores
Gold 6558Q Processor	۳.۲ GHz	۳۲
Gold 6554S Processor	۲.۲ GHz	۳۶
Gold 6548N Processor	۲.۸ GHz	۳۲
Gold 6548Y+ Processor	۲.۵ GHz	۳۲
Gold 6544Y Processor	۳.۶ GHz	۱۶
Gold 6542Y Processor	۲.۹ GHz	۲۴
Gold 6538N Processor	۲.۱ GHz	۳۲
Gold 6538Y+ Processor	۲.۲ GHz	۳۲
Gold 6534 Processor	۳.۹ GHz	۸
Gold 6530 Processor	۲.۱ GHz	۳۲
Gold 6526Y Processor	۲.۸ GHz	۱۶

پردازنده‌‌های نسل پنجم گلد قابل پشتیبانی

۵th Generation Intel® Xeon® Scalable Processor Family (Gold 5)
Intel Xeon Models	CPU Frequency	Cores
Gold 5520+ Processor	۲.۲ GHz	۲۸
Gold 5515+Processor	۳.۲ GHz	۸

پردازنده‌‌های نسل پنجم سیلور قابل پشتیبانی

۵th Generation Intel® Xeon® Scalable Processor Family (Silver)
Intel Xeon Models	CPU Frequency	Cores
Silver 4516+ Processor	۲.۲ GHz	۲۴
Silver 4514Y Processor	۲.۰ GHz	۱۶
Silver 4510 Processor	۲.۴ GHz	۱۲
Silver 4509Y Processor	۲.۶ GHz	۸

پردازنده‌‌های نسل پنجم برنز قابل پشتیبانی

۵th Generation Intel® Xeon® Scalable Processor Family (Bronze)
Intel Xeon Models	CPU Frequency	Cores
Bronze 3508U Processor1	۲.۱ GHz	۸

پردازنده‌‌های نسل چهارم پلاتینیوم قابل پشتیبانی

۴th Generation Intel® Xeon® Scalable Processor Family (Platinum)
Intel Xeon Models	CPU Frequency	Cores
Platinum 9462 Processor	۲.۷GHz	۳۲
Platinum 8490H Processor	۱.۹GHz	۶۰
Platinum 8480+ Processor	۲.0GHz	۵۶
Platinum 8470 Processor	۲.0GHz	۵۲
Platinum 8470N Processor	۱.۷GHz	۵۲
Platinum 8470Q Processor	۲.۱GHz	۵۲
Platinum 8468 Processor	۲.۱GHz	۴۸
Platinum 8468V Processor	۲.۴GHz	۴۸
Platinum 8462Y+ Processor	۲.۸GHz	۳۲
Platinum 8460Y+ Processor	۲.0GHz	۴۰
Platinum 8458P Processor	۲.۷GHz	۴۴
Platinum 8452Y Processor	۲.0GHz	۳۶
Platinum 8444H Processor	۲.۹GHz	۱۶

پردازنده‌‌های نسل چهارم گلد قابل پشتیبانی

۴th Generation Intel® Xeon® Scalable Processor Family (Gold)
Intel Xeon Models	CPU Frequency	Cores
Gold 6454S Processor	۲.۲GHz	۳۲
Gold 6448H Processor	۲.۴GHz	۳۲
Gold 6430 Processor	۲.۱GHz	۳۲
Gold 6414U Processor	۲.0GHz	۳۲
Gold 6458Q Processor	۳.۱GHz	۳۲
Gold 6448Y Processor	۲.۱GHz	۳۲
Gold 6444Y Processor	۳.۶GHz	۱۶
Gold 6442Y Processor	۲.۶GHz	۲۴
Gold 6438N Processor	۲.0GHz	۳۲
Gold 6438Y+ Processor	۲.0GHz	۳۲
Gold 6434 Processor	۳.۷GHz	۸
Gold 6426Y Processor	۲.۵GHz	۱۶
Gold 6421N Processor	۱.۸GHz	۳۲
Gold 6418H	۲.۱GHz	۲۴
Gold 6416H	۲.۲GHz	۱۸
Gold 5415+ Processor	۲.۹GHz	۸
Gold 5416S Processor	۲.0GHz	۱۶
Gold 5418N Processor	۱.۸GHz	۲۴
Gold 5418Y Processor	۲.0GHz	۲۴
Gold 5420+ Processor	۲.0GHz	۲۸
Gold 5411N Processor	۱.۹GHz	۲۴

پردازنده‌‌های نسل چهارم گلد قابل پشتیبانی

۴th Generation Intel® Xeon® Scalable Processor Family (Gold)
Intel Xeon Models	CPU Frequency	Cores
Silver 4410Y Processor	۲.0GHz	۱۲
Silver 4416+ Processor	۲.0GHz	۲۰

پردازنده‌‌های برنز نسل چهارم قابل پشتیبانی

۴th Generation Intel® Xeon® Scalable Processor Family (Bronze)
Intel Xeon Models	CPU Frequency	Cores
Bronze 3408U	۱.۸GHz	۸

چیپست مجموعه‌ای از تراشه است که نقش رابط بین CPU اینتل و زیر سیستم را فراهم می‌کند. چیپست به وسایل الکترونیکی اجازه می‌دهد تا با رم، پردازنده و دستگاه‌های ورودی / خروجی تعامل داشته باشند. چیپست هسته اصلی مادربرد است. CPU مادربرد، حافظه، دستگاه اصلی ورودی/خروجی و پشتیبانی از کارت توسعه همگی به چیپست بستگی دارند.

چیپستی که سرور اچ پی DL380 G11 پشتیبانی می‌کند؛ مدل Intel C741 است که TDP آن برابر با ۱۱ وات است.

حافظه

نوع حافظه در این سرورها HPE DDR5 Smart Memory, Registered می‌باشد.

این سرور دارای ۳۲ اسلات رم DIMM بوده که هر CPU با ۱۶ عدد اسلات آن در ارتباط است .باید در نظر داشت که این مدل و نسل از سرور،هرپردازنده قابلیت ارتباط ۸ کاناله با حافظه‌‌ها دارد.هردو اسلات حافظه فعال ۱ کانال ارتباطی با پردازنده محسوب می‌شود.

حداکثر ظرفیت حافظه قابل پشتیبانی در این سرورتا ۸.۰ TB می‌باشد. (۳۲x 256GB RDIMM @ 4800 MT/s)

رایزر

رایزر های اولیه

درعرض باکس سرور تعدادی خطوط الکتریکی فیزیکی وجود دارد که به کانکتورمی‌رود.

۲ نوع رایزر در اسلات اصلی پشتیبانی می‌شود.

کارت‌های x16 نصب شده روی اسلات‌های x8 می‌توانند عملکردی کمتر از حد مطلوب را ارائه دهد.

رایزر ثانویه

در این اسلات همانند اسلات اولیه ۲ نوع رایزر پشتیبانی میشود. ولی دراسلات سوم از یک رایزر پشتیبانی می‌شود.

حداکثر حافظه داخلی

• Hot Plug SFF SAS HDD 91.2 TB
• Hot Plug SFF SAS SSD 583.3 TB
• Hot Plug SFF SATA HDD 76 TB
• Hot Plug SFF SATA SSD 291.84 TB
• Hot Plug LFF SAS HDD 324 TB
• Hot Plug LFF SATA HDD 324 TB
• Hot Plug SFF NVMe PCIe SSD 374.4 TB

دستگاه‌‌های ذخیره ساز داخلی

ذخیره ساز نوری DVD-ROM , DVD-RW

منبع تغذیه

منبع تغذیه طراحی الکتریکی و فیزیکی مشترکی دارند که امکان نصب بدون ابزار را با دوشاخه HoT-Plugدر سرورهای HPE ProLiant Gen11 فراهم می‌کند. منابع تغذیه Flex Slot برای عملکرد با راندمان بالا طراحی شده اند و چندین گزینه خروجی برق را ارائه می‌دهند که به کاربران این امکان را می‌دهد تا یک منبع تغذیه با اندازه مناسب برای تنظیمات سرور خاص را انتخاب کنند.

• HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit دارای بازدهی ۹۴%
• HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit دارای بازدهی ۹۶%
• HPE 1000W Flex Slot Titanium Hot Plug Low Halogen Power Supply Kit دارای بازدهی ۹۶%
• HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit دارای بازدهی ۹۴%

کنترلرهای ذخیره ساز

همه مدل‌‌ها دارای یک کنترلر ذخیره سازی تعبیه شده با نرم افزار SATA RAID تا ۱۴ جایگاه هستند.

Intel VROC برای HPE ProLiant Gen11 یک راه حل RAID نرم افزاری ترکیبی و سازمانی است که به طور خاص برای حافظه‌‌های SSD طراحی شده است.

Intel VROC یک راه حل مبتنی بر نرم افزار است که از CPU اینتل برای درایوهای متصل مستقیم RAID یا HBA استفاده می‌کند.

از سیستم عامل ویندوز و لینوکس پشتیبانی می‌کند.

اینتل VROC SATA برای HPE ProLiant Gen11 تنها در حالت UEFI کار می‌کند.

معرفی کلی سرور

یکی از نکاتی که باید به آن توجه کنید این است که شاسی ۸SFFرا می‌توان به۲۴SFF ارتقا داد.

ولی شاسی ۸LFF را نمی‌توان به ۱۲LFF ارتقا داد.

کیج عقب  ۲LFF اولیه و ثانویه فقط در شاسی LFF پشتیبانی می‌شود.

سرور اچ پی DL380 GEN11 از ۲ سی پی یو از پردازنده های مقیاس پذیر نسل چهارم اینتل با حداکثر ۶۰ هسته به ازای هر پردازنده و در سری گلد و پلاتینیوم  پشتیبانی می کند. توجه داشته باشید که در صورتی که از پردازنده‌ای با توان حرارتی بین ۱۵۰ تا ۳۵۰ وات استفاده کنید؛ حتما نیاز است که فن و هیت سینک High Performance خریداری کنید. این سرور از ۳۲ اسلات برخوردار است، در نتیجه هر پردازنده قادر به پشتیبانی از ۱۶ عدد اسلات رم از نسل DDR5 و از نوع RDIMM می باشد. حداکثر ظرفیت پشتیبانی شده برای حافظه های رم ۸ ترابایت (با فرکانس ۴۸۰۰ مگاهرتز) است.

مزایای خرید SERVER DL380 G11

می‌توان با توجه به سابقه HPE در طراحی و تولید سرورهای قابل اطمینان انتظار داشت که سرور DL380 G11 همانند نسل های قبلی این سری دارای طراحی مقاوم در برابر ضربات فیزیکی و نوسانات برقی است و به امنیت داده های شما توجه خواهد شد. همچنین HPE امکانات مدیریتی پیشرفته و بهینه سازی عملکرد را در سرور HPE DL380 G11 مورد توجه ویژه‌ای قرار داده است.

مقایسه بر اساس پردازنده

سرور DL380 G10 از پردازنده های اینتل Xeon Scalable نسل ۳ پشتیبانی می کند، در حالی که سرور DL380 G11 از پردازنده های نسل ۴ اینتل زئون پشتیبانی می‌کند. پردازنده های جدیدتر دارای عملکرد بیشتری هستند.

مقایسه بر اساس حافظه

سرور DL380 G10 از حافظه DDR4 پشتیبانی می کند، در حالی که سرور DL380 G11 از حافظه DDR5 پشتیبانی می کند. این باعث می‌شود سرور DL380 G11 برای برخی بارهای کاری سنگین بهتر عمل کند.

مقایسه بر اساس امکانات مدیریتی

سرور DL380 G11 دارای امکانات مدیریتی بهبود یافته ای است که باعث بهبود عملکرد، امنیت و قابلیت اطمینان سرور می‌شود. به عنوان مثال، سرور DL380 G11 از HPE ILO 6 پشتیبانی می کند که باعث بهبود دسترسی به سرور و پیشگیری از نقص سخت افزاری می‌شود.

در این سرور از پاور های Low Halogen پلاتینیوم و تیتانیوم با مقدارهای ۸۰۰، ۱۰۰۰ و ۱۶۰۰  ۲۲۰۰وات پشتیبانی میشود.

نکته:در سرور های G11 دیگر نیازی به تهیه  نصب و فعال کردن TPM 2.0 ندارید. این یک ویژگی تعبیه شده است.

همانطور که مشاهده میکنید در دو تصویر زیرتفاوت عمده ای در تعداد جانمایی هارد ها در سایز های ۲.۵ و ۳.۵ اینچ و میزان بیشتری فضا در سرور های ۳۸۰ G11 وجود دارد.

HPE DL380 G11

HPE DL380 G10
